Vivo Z1x PD1921F ISP PinOUT | Punto di prova | Modalità EDL 9008

Android

In questa guida, ti mostreremo l’immagine reale della piedinatura dell’ISP e del punto di test per il Vivo Z1x PD1921F. Utilizzando l’ISP PinOUT, puoi facilmente ripristinare la ROM stock, bypassare il blocco FRP o ripristinare i dati utente sul tuo dispositivo tramite UFi Box. In questa guida, ti guideremo anche su come riavviare in modalità EDL 9008.

Che cos’è l’ISP PinOUT?

ISP o Programmazione interna al sistema conosciuto anche come programmazione seriale in circuito (ICSP) per hardware che ha un riferimento incrociato di pin o contatti. Cortocircuitando i pin tra loro, è possibile alimentare o segnalare la scheda logica (scheda madre) di un dispositivo elettronico come un cellulare, un computer. Troverai la connessione IS Pinout sulla scheda logica del tuo dispositivo. Pertanto, sarà necessario rimuovere il pannello posteriore del telefono e seguire l’immagine sottostante per individuare la piedinatura.

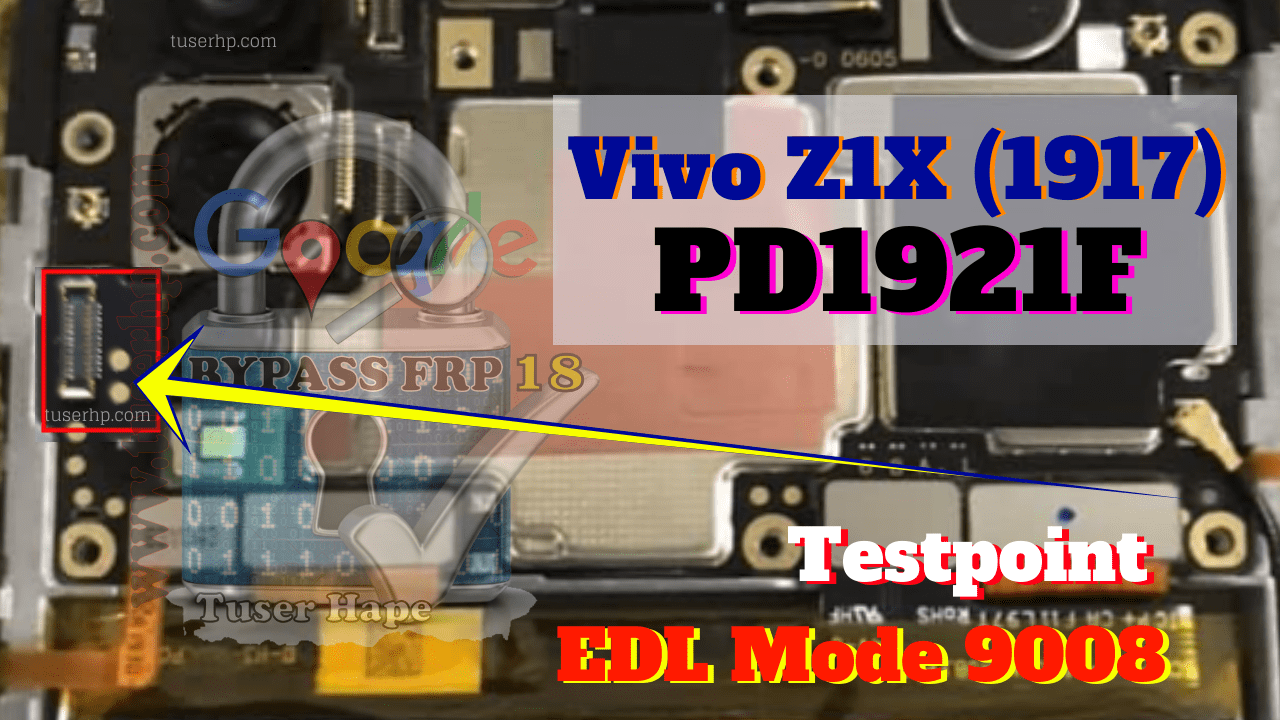

Immagine piedinatura ISP Vivo Z1x:

Specifiche Vivo Z1x:

vivo Z1x è stato annunciato a settembre 2019 che sfoggia un display Super AMOLED da 6,38 pollici con una risoluzione dello schermo di 2340 x 1080 pixel con una densità di pixel di 404 PPI. Il dispositivo è protetto da Corning Gorilla Glass.

vivo Z1x è alimentato da un chipset Qualcomm Snapdragon 712 accoppiato con 6 GB di RAM e 64/128 GB di memoria interna. Supporta anche una scheda di memoria esterna da 256 GB. Il dispositivo è uscito dalla scatola con Android 9.0 Pie sotto Funtouch 9.1 e supportato da una batteria da 4500 mAh (non rimovibile).

Per quanto riguarda la fotocamera, il dispositivo ha una configurazione a Tripla fotocamera con sensori primari da 48 MP + 8 MP + 5 MP e una fotocamera selfie con obiettivo da 32 MP. Altre opzioni di connettività includono 4G-VoLTE, GPS, Glonass, Bluetooth, Mobile Hotspot, accelerometro, sensore di luce ambientale, giroscopio, sensore di prossimità e bussola/ magnetometro. ecc. Il vivo Z1x è dotato di un sensore di impronte digitali sotto il display.

Annunci

Come accedere alla modalità EDL su Vivo Z1x (PD1921F)

Segui attentamente queste istruzioni per avviare il dispositivo in modalità EDL (aka efusione Dpossederelmodalità di carico)

Metodo 1: utilizzo di ADB

  • Scarica ADB e Fastboot Tool ed estrailo sul tuo PC (C:/ Drive)
  • Collega il tuo dispositivo al tuo PC
  • Apri il comando adb e inserisci il comando
    .\adb riavvia edl

Metodo 2: utilizzo di Fastboot

  • Scarica ADB e Fastboot Tool ed estrailo sul tuo PC (C:/ Drive)
  • Avvia il tuo dispositivo nel bootloader
  • Apri la finestra di comando sul tuo PC sulla stessa cartella estratta (ADB e Fastboot Tool)
  • ora inserisci il comando
    .\fastboot oem edl

Metodo 3: per punti di test hardware / Ripristina il tuo dispositivo

  • Scarica il driver QDLoader
  • Trova l’EDL PinOUT/Test Point sul tuo dispositivo (fare riferimento all’immagine sopra per trovare il test point)
  • Per entrare in modalità EDL, è necessario utilizzare una pinzetta metallica o un filo metallico conduttivo per cortocircuitare i punti.
  • Al termine, collega il dispositivo al PC utilizzando un cavo USB
  • In questo modo, il tuo dispositivo entrerà in modalità EDL. Ora puoi aprire lo strumento QFil o QPST per eseguire il flashing del firmware e ripristinare il dispositivo.

Spero che questa guida sia stata utile per trovare i punti di prova ISP Vivo Z1x PD1921F.
